[Java] 이클립스 - UML (Class Diagram 클래스다이어그램) 사용방법

이클립스 - UML (Class Diagram 클래스다이어그램) 사용방법



이클립스 내에서 클래스 다이어그램을 그릴 수 있는 툴을 설치해보겠습니다.



ObjectAid Exploere 를 설치합니다.

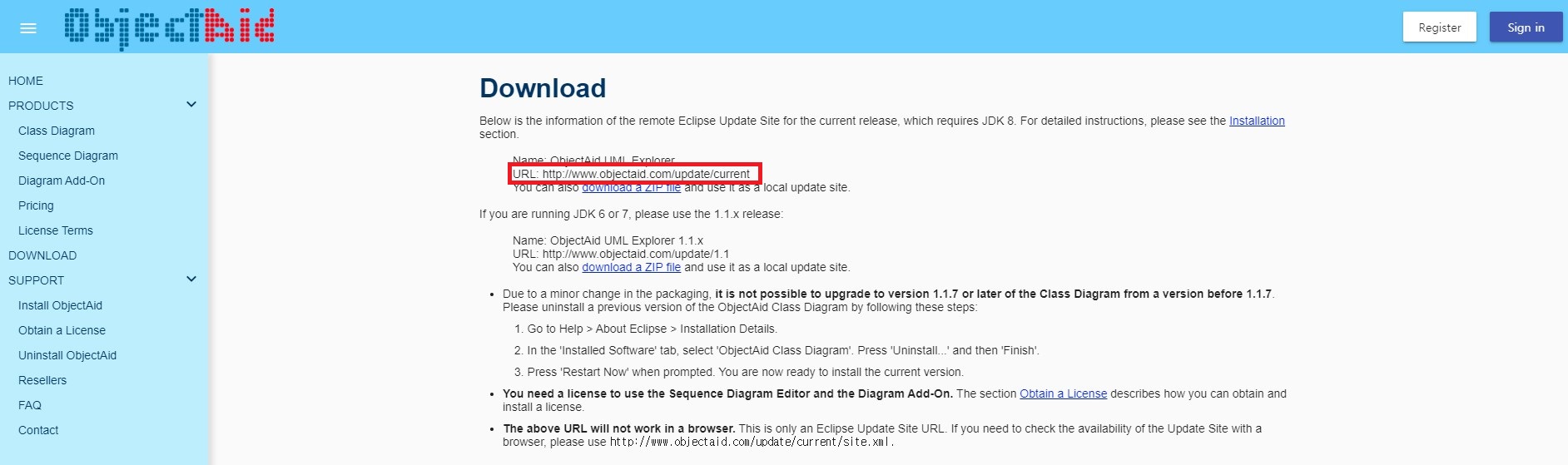

https://www.objectaid.com/download

URL 을 ctrl + C 합니다.

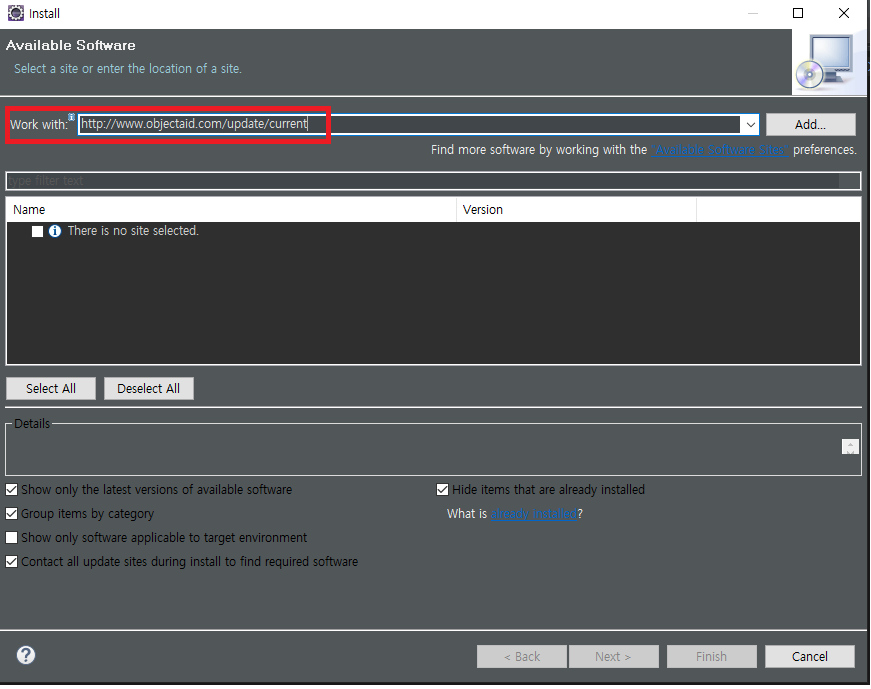

Help - intall new Software 클릭합니다. 복사한 URL 을 ctrl + V 합니다.

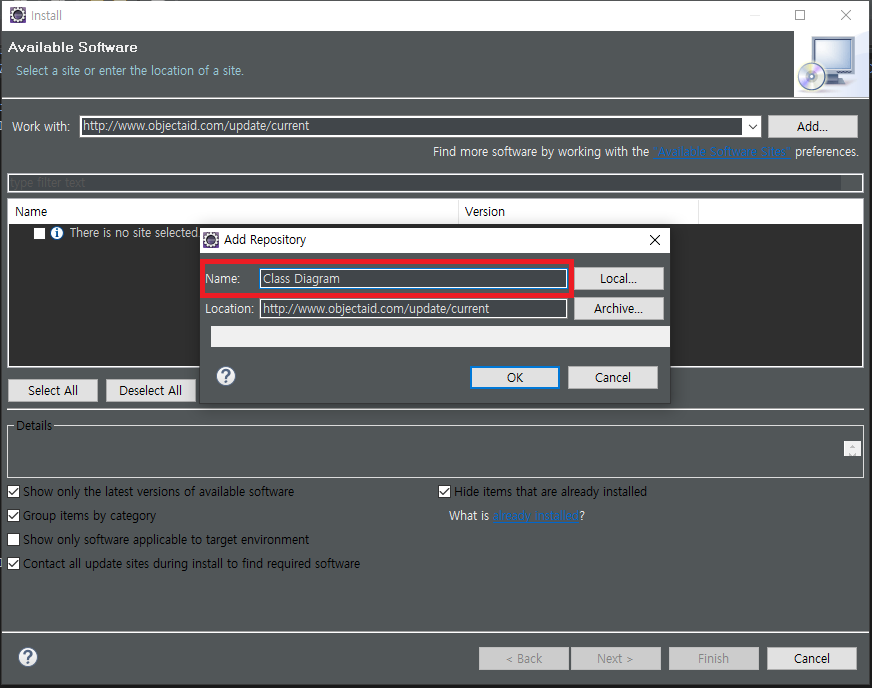

Add 버튼을 클릭하고, Name 을 입력합니다.

Ok 버튼을 누릅니다.

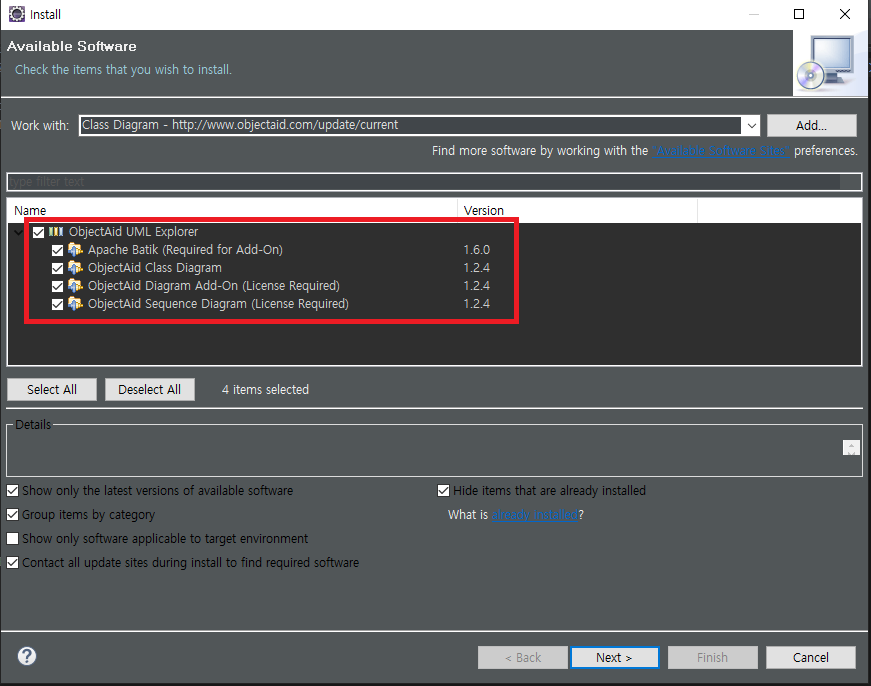

설치할 수 있는 것들이 뜨는데요. 저는 여기서 Class Diagram 과 sequence Diagram 2개만 설치할 예정입니다.

Next 버튼을 누릅니다.

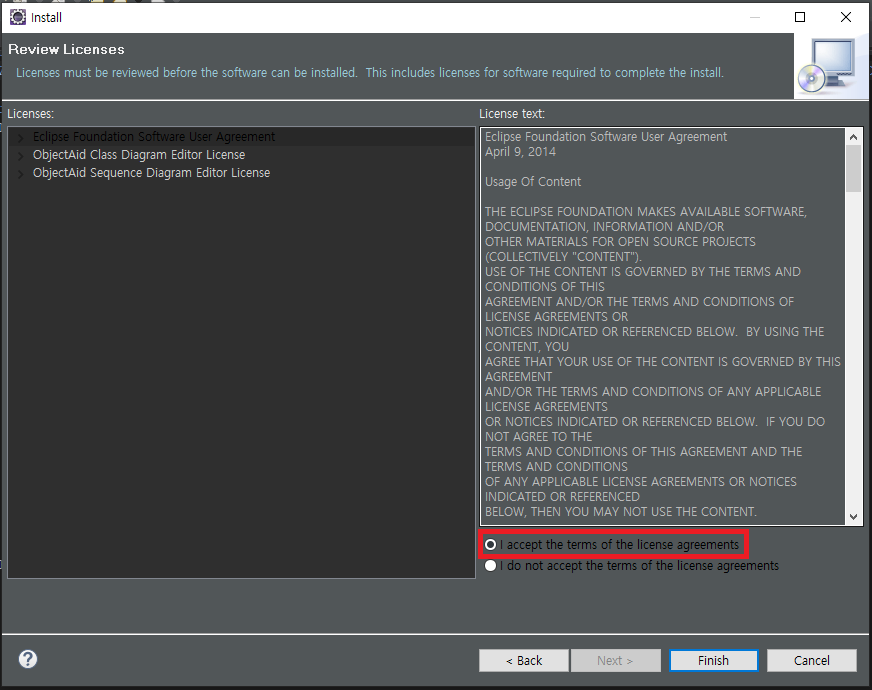

동의합니다를 체크하고 Next 버튼을 누릅니다.

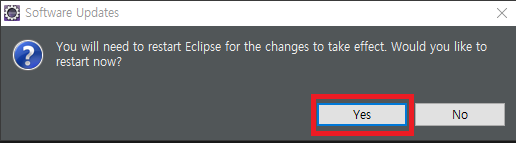

재부팅여부를 묻는 창입니다.  Yes 버튼을 누르고 이클립스를 재부팅해줍니다.

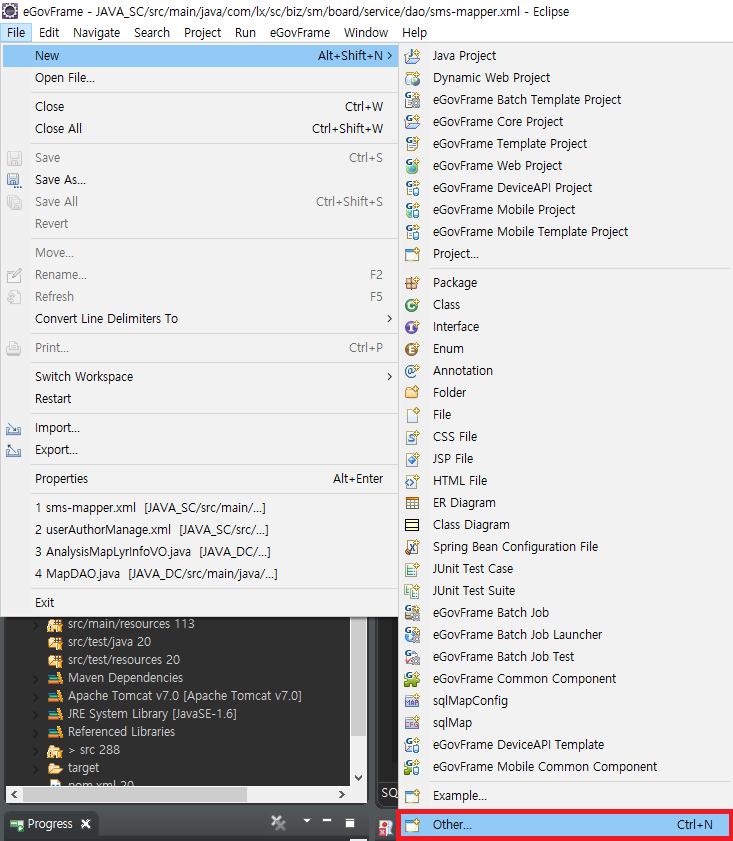

이제 클래스 다이어그램을 만들어보겠습니다.  File - New - Other 을 클릭합니다.

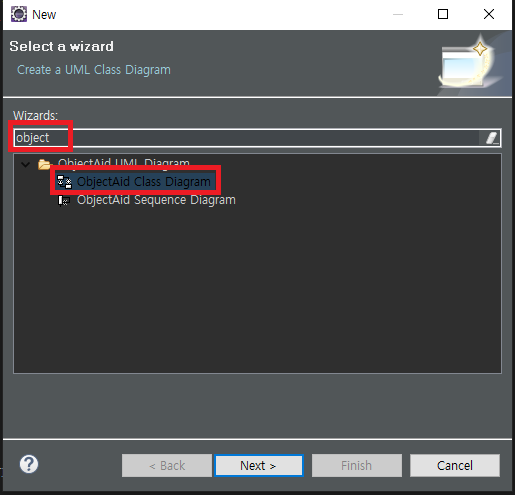

object 라고 검색하면 방금 설치한 ObjectAid 에 ObjectAid Class Diagram 이 보입니다.  선택한 후 Next 를 클릭합니다.

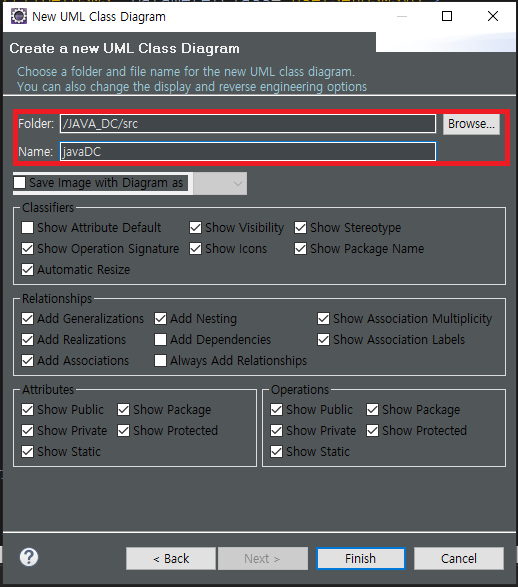

Folder 는 Browse 를 클릭하여 클래스다이어그램을 그리고자하는 프로젝트를 클릭합니다.  Name 은 원하는대로 쓰시면 됩니다.

Finish 버튼을 누른 후, 클래스 다이어그램을 그릴 수 있습니다.  선택하고자 하는 Controller, Impl, service , dao, vo 는 드래그앤드롭을 이용하여 선택 할 수 있고, 관계도 자동으로 생성됩니다.





이상 이클립스에서 클래스다이어그램을 UML (Class Diagram 클래스다이어그램) 사용방법을 설명드렸습니다.



감사합니다 : )
